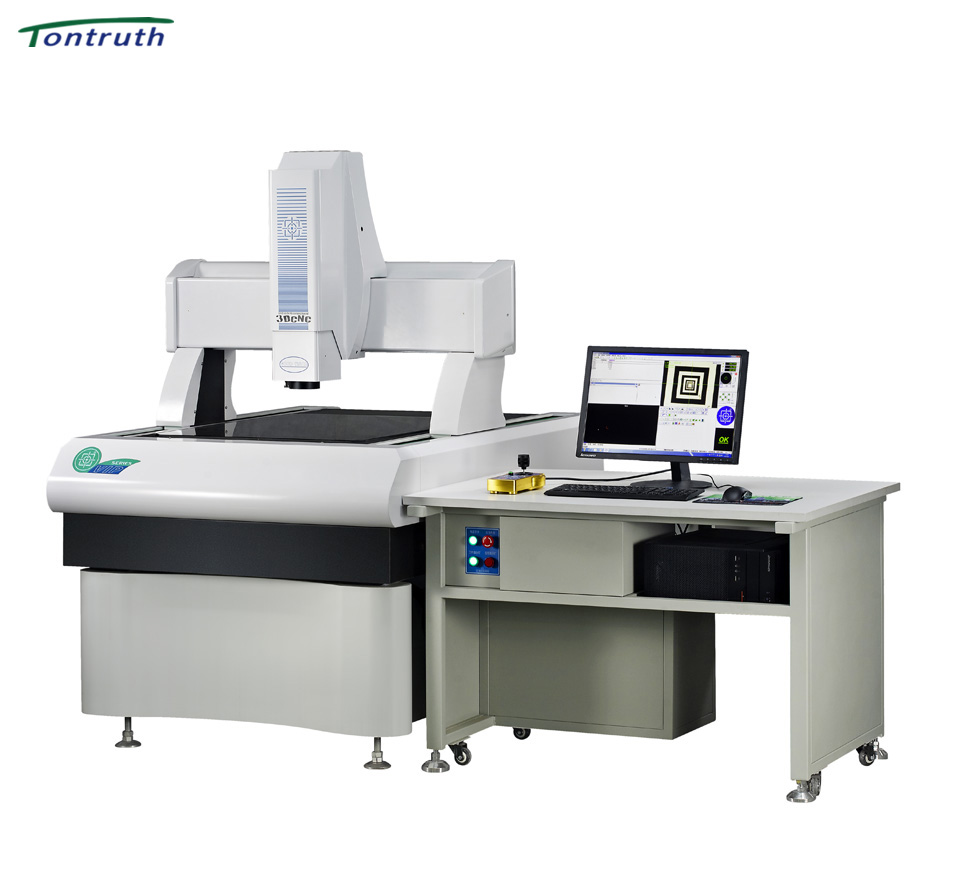

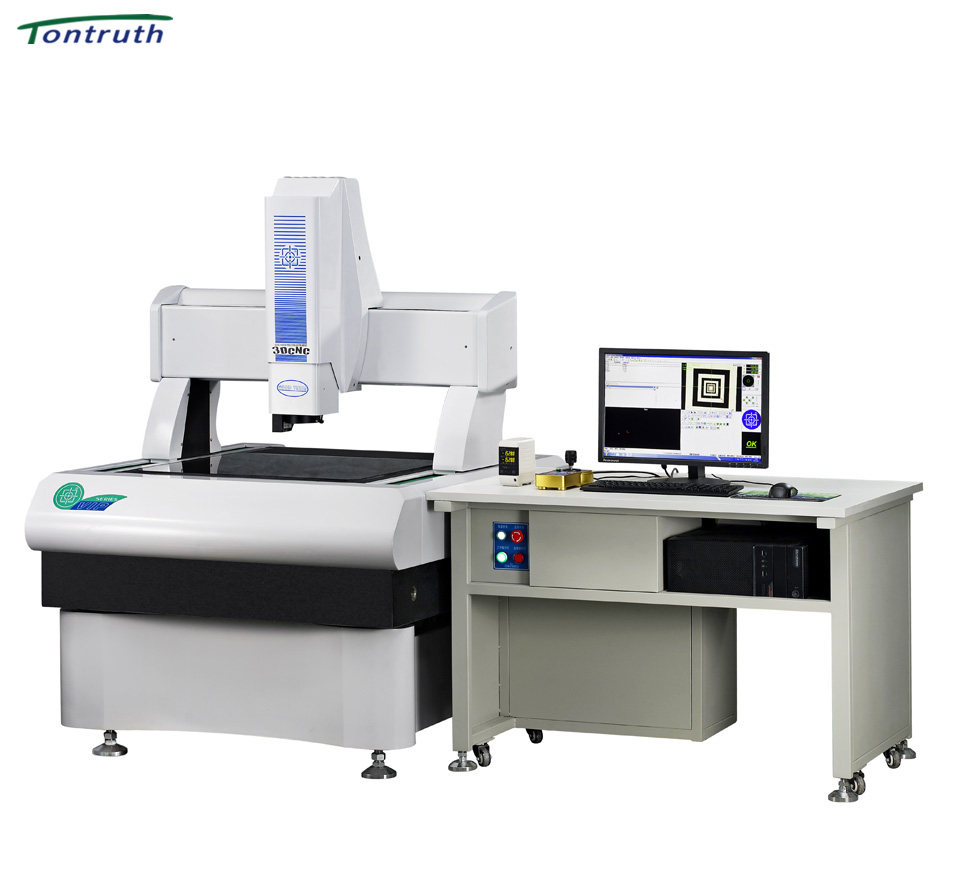

同創VIP橋式（龍門式）全自動二次元影像測量?jī)x

大行程，高精度，高穩定性，高速靜音，中大型產品精密測量首選

產品描述
技術參數

品質特征

VIP系列橋式/龍門式全自動二次元影像測量?jī)x采用同創全新正向研發平臺打造，擁有結構及外觀雙重專利，產品綜合性能超前，在高速靜音、平穩模式下可以實現穩定、高精度測量，面向國內外中高端客戶需求，是進口設備的理想替代方案。VIP橋式全自動影像測量?jī)x凝聚業界精華，擁有超大行程，同時支持客戶定制開發，測量行程可達2000*1500mm，具有高穩定性、高精準性的特點，XY線性精度：2+L/200μm。



升級擴展選項：

1：英國RENISHAW接觸式測頭；

2：日本KEYENCE激光測頭；

3：大視場導航專用鏡頭

4：氣動或者手動鋼化玻璃壓板夾具。



適用范圍：

大型PCB板、菲林膠片、大型玻璃制品、汽車配件、手機平板、LED顯示屏、液晶顯示器、觸摸屏。

儀器參數/儀器型號

VIP650CNC

VIP800CNCVIP1000CNCVIP1200CNCVIP1500CNC

儀器重量/kg

1600

1800200022002400

外形尺寸（L*W*H）

1400 *1150 *1240

1550 *1150 *12401720 *1395 *12451920 *1595 *12602220 *1795 *1265

測量范圍

X

600

60080010001200

Y

650

800100012001500

Z

200

200200200200

工作臺（mm）

工作臺面

1400*1100

1500*11001670*13001870*15002170*1700

玻璃臺面

748*718

898*7181098*9181298*11181598*1318

承重

50

影像及測量系統

CCD

高分辨率B/W黑色CCD650 TVL

物鏡

自動變倍物鏡0.75-5.0X連續變倍

總放大倍數

視頻放大倍數：23-135X或36-203X（22英寸寬屏顯示器）

工作距離

86mm

光柵尺分辨率

0.0005mm

測量精度（μm）

X、Y線性精度：2+L/200；X-Y矢量精度：3+L/150；Z軸精度：≤5

照明光源：

可程控調節：LED三環八區表面環光+跟蹤式底部平行光

工作電源

220V±10%（AC）   50Hz（注：需有電阻≤4Ω接地線）

工作環境

溫度：18-24℃，相對濕度：30-75%，遠離振源
