品質特征

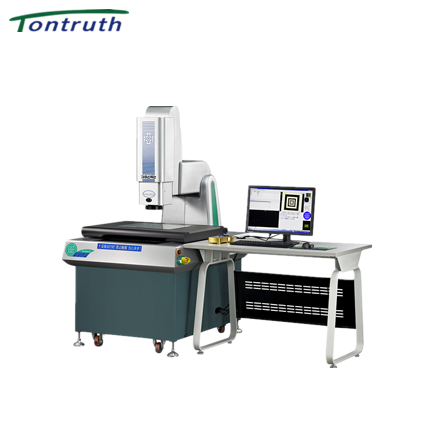

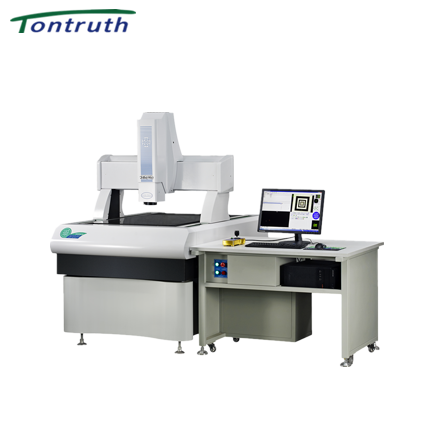

LUXURY系列影像測量儀采用同創最新正向研發平臺打造，顛覆傳統結構設計，擁有結構及外觀雙重專利。配合強大的全角度升降程控光源，無死角照明。在高速靜音、平穩模式下實現穩定的超高精度測量，面向國內外尖端客戶要求。
升級擴展選項：
1：英國RENISHAW接觸式測頭；
2：日本KEYENCE激光測頭；
3：手動自鎖式鋼化玻璃壓板夾具；
適用范圍：
國內軍工、航空航天、汽車發動機、科研院所、精密電子等高端制造業。
| 儀器參數/儀器型號 | LUXURY 300CNC | LUXURY 400CNC | LUXURY 500CNC | |
儀器重量/kg | 300 | 380 | 480 | |
外形尺寸（L*W*H） | 1170 *870 *1700 | 1370 *970 *1700 | 1585 *1060 *1700 | |
測量范圍 | X | 300 | 400 | 500 |
Y | 300 | 400 | 500 | |
Z | 200 | 200 | 200 | |
工作臺 | 工作臺面 | 485*515 | 585*615 | 685*715 |
玻璃臺面 | 350*350 | 450*450 | 550*550 | |
承重 | 30 | |||
影像及測量系統 | CCD | 高分辨率B/W黑色CCD650 TVL | ||
物鏡 | 自動變倍物鏡0.75-5.0X連續變倍 | |||
總放大倍數 | 視頻放大倍數：23-135X或36-203X（22英寸寬屏顯示器） | |||
工作距離 | 86mm | |||
光柵尺分辨率 | 0.0001mm | |||
測量精度（μm） | X、Y線性精度：1.6+L/250；X-Y矢量精度：2+L/200；Z軸精度：≤2.8+L/200 | |||
照明光源： | 三環八區表面內環光+同軸落射光+升降式三環八區外環光+跟蹤式底部平行光和漫射光 | |||
工作電源 | 220V±10%（AC） 50Hz（注：需有電阻≤4Ω接地線） | |||
工作環境 | 溫度：18-24℃，相對濕度：30-75%，遠離振源 | |||
