一鍵測量儀是近兩年興起的快速影像測量設備，主要是為了滿足各種小型元器件的大批量生產過程中，更高速、更便捷、更精準的測量需要。二次元影像測量儀是上世紀70年代開始發展的二維平面尺寸測量儀器，目前在各行業中被普遍應用。

一鍵測量儀是在二次元影像測量儀的基礎上發展起來的，兩者均為光學影像測量，因此有著千絲萬縷的聯系，但是又有著明顯區別，本文就兩者進行對比分析。

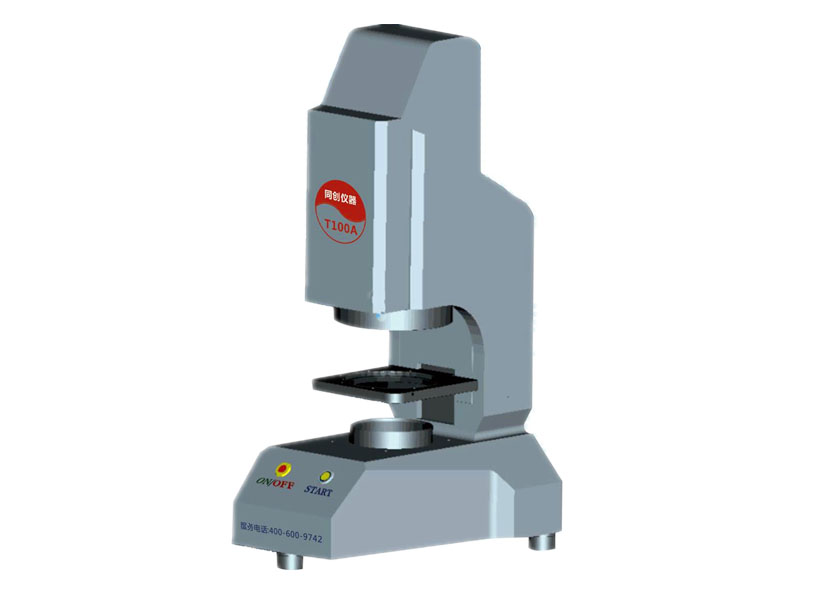

▲  同創T-100A一鍵測量儀

組成

一鍵測量儀由上下光源、高像素CCD相機、大視角大景深遠心鏡頭、載物臺、顯示器和測量軟件組成，相對結構比較簡單。

二次元影像測量儀是由高解析度CCD彩色鏡頭、連續變倍物鏡、彩色顯示器、精密光柵尺、多功能數據處理器、數據測量軟件與高精密工作臺結構組成。

測量方式

一鍵測量儀是通過大視角大景深的遠心鏡頭，將產品輪廓影像傳遞至高分辨率CCD相機上做數字化處理，再由后臺測量軟件按照預先編程指令快速抓取產品輪廓圖，根據其微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。

影像測量儀是建立在CCD數位影像的基礎上，依托于專用控制與圖形測量軟件，快速讀取光柵尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要結果。并在屏幕上產生圖形，供操作員進行圖影對照，從而分辨測量結果可能存在的偏差。

測量效率

一鍵測量儀帶有自動識別功能，能夠輕松識別位置及原點，因此元件在測量時，無需刻意擺正，只需按下一鍵，數量內即可完成精密測量。同時一次可以測量多個產品，一次可測99個位置，因此測量效率極高。

二次元影像測量儀分為手動和自動。手動二次元由于需要手動調整焦距和工作臺，因此相對費時費力，測量的尺寸越多，所需的時間就越長，一般來說，手動二次元主要用于樣品或者是小批量測量。自動二次元無需手動調整焦距和工作臺，因此測量效率比手動二次元要高很多，但是需要操作鼠標定位和尋找輪廓影像取點測量，因此測量的尺寸一多，時間也會拉長。

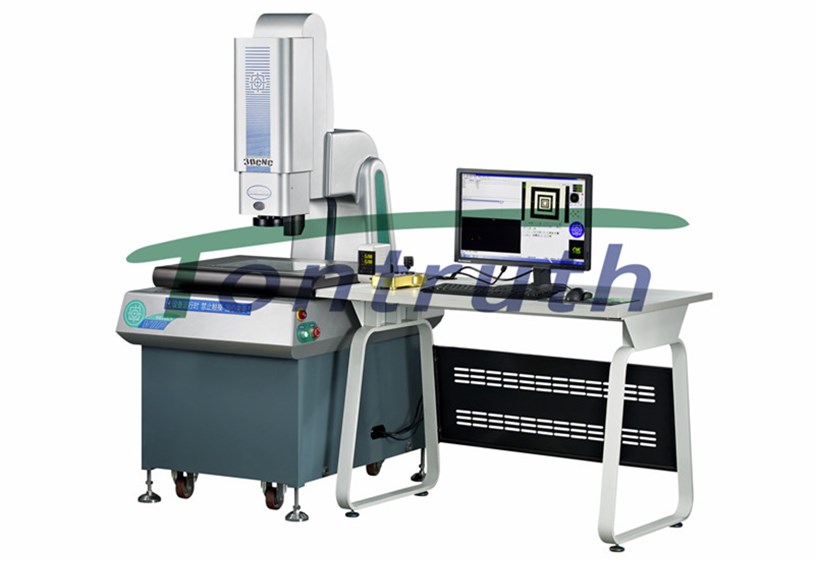

▲  同創二次元影像測量儀

精度及誤差

一鍵測量儀主要針對于小尺寸元件進行測量，目前行業內比較好一鍵測量儀精度基本在5μm左右，能夠滿足絕大多數測量要求。一鍵測量儀操作相對簡單，因此對員工的要求更低，只需進行簡單培訓就可試機操作，由于是全自動測量，因此其重復精度非常高，任何人操作均可得到相同的測量結果；

二次元影像測量儀相對一鍵測量儀，其測量范圍更廣，基本能夠應對常見的各尺寸元件，而且測量精度會比一鍵測量儀更高，好一些的二次元設備精度可達到1.5-2μm。不過相對而言，二次元影像測量儀對操作人員要求更高，需要進行專業培訓，員工在實際操作過程中，需要鼠標取點，難免會存在人為誤差，同時對焦方式、照明方式和員工的操作習慣不同均能影像測量結果，操作人員不同可能會導致測量結果不同。

Z軸高度測量

一鍵測量儀因其結構特征，目前基本只能檢測平面的輪廓尺寸，對工件的要求比較高。一些需要測量Z軸高度的，只能使用二次元影像測量儀進行測量，二次元設備可以通過加裝非接觸式激光測頭和接觸式測頭升級成2.5次元影像儀，這樣就可以對工件高度進行測量。

同創儀器是專業精密測量儀器設備生產廠家，10年來，一直專注于為客戶提供尺寸測量及外觀缺陷檢測解決方案。一鍵測量儀和二次元影響測量儀均有生產銷售，同時還有銷售三坐標測量機和工業顯微鏡。如需了解精密測量設備，可與我司取得聯系。
