三坐標測量機簡稱CMM，是指在三維可測的空間范圍內，能夠根據測頭系統返回的點數據，通過三坐標的軟件系統計算各類幾何形狀、尺寸等測量能力的儀器。三坐標作為20世紀60年代發展起來的一種新型高效的三維尺寸精密測量儀器，以其高精度高柔性以及優異的數字化能力，成為現代制造業設計、開發、加工制造和質量保證的重要手段。按照結構形式分類可分為移動橋式結構、固定橋式結構、龍門式結構、懸臂式結構、橫臂立柱式結構等。

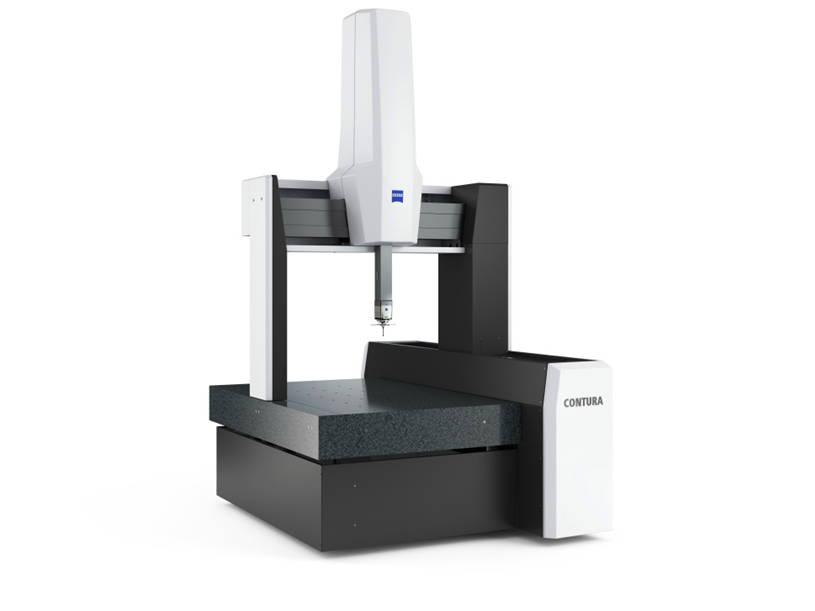

▲ 移動橋式三坐標

移動橋式結構:目前應用最廣泛的一種結構形式，其結構簡單緊湊，剛性好，具有比較開闊的空間。工件安裝在固定工作臺上，因此工件的重量對測量機的整體動態性能沒有太大影響，相對承載力會更強。但這種結構的X向驅動位于橋框一側，橋框移動時易產生繞Z軸偏擺，而該結構的X向標尺也位于橋框一側，在Y向存在較大的阿貝臂，這種偏擺會引起較大的阿貝誤差，因此精度方面對比固定橋式三坐標會略低一些。

▲ 固定橋式三坐標

固定橋式結構:固定橋式三坐標與移動結構的取藥區別在于，其橋框固定不動，直接與底部基座連接，X向標尺和驅動機構安裝在工作臺下方中部，工作臺沿底座的導軌進行移動。其主要部件的運動穩定性好，運動誤差小，適用于高精度測量，但工作臺負載能力小，結構敞開性不好，主要用于高精度的中小機型。

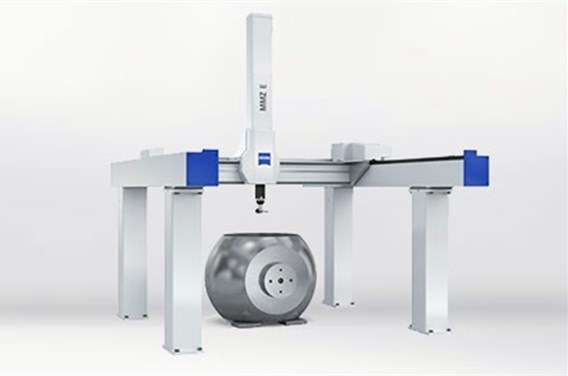

▲ 龍門式三坐標

龍門式結構:移動部分只是橫梁，移動部分質量小，整個結構剛性好，三個坐標測量范圍較大時也可保證測量精度，適用于大型三坐標，缺點是立柱限制了工件裝卸，單側驅動時仍會帶來較大的阿貝誤差，而雙側驅動方式在技術上較為復雜，只有Y向跨距很大、對精度要求較高的大型測量機才采用。

▲ 懸臂式三坐標

懸臂式結構:結構簡單，具有很好的敞開性，但當滑架在懸臂上作Y向運動時，會使懸臂的變形發生變化，故測量精度不高，一般用于測量精度要求不太高的小型三坐標測量機。

▲  橫臂立柱式三坐標

橫臂立柱式結構:也稱為水平臂式三坐標，在汽車工業中有廣泛應用。其結構簡單、敞開性好，尺寸也可以較大，但因橫臂前后伸出時會產生較大變形，故測量精度不高，用于中、大型機型。
